| 級配碎石攪拌站結構介紹 |
|
| 作者：水穩之家 文章來源：攪拌網 點擊數： 更新時間：2025/12/24 11:14:08 |

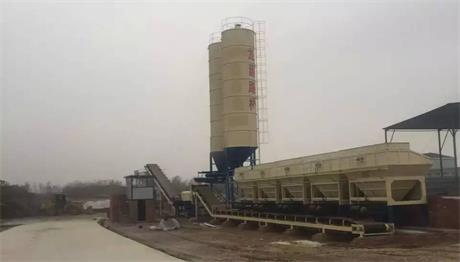

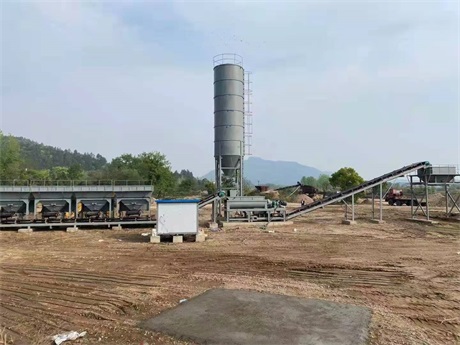

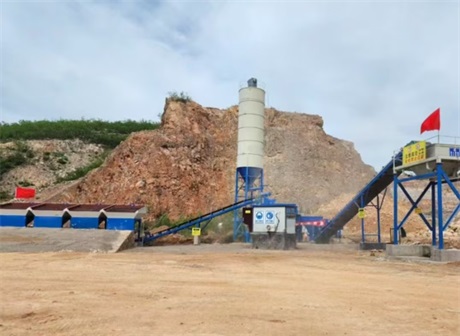

級配碎石攪拌站結構介紹:
該級配碎石攪拌站由砂石骨料配料系統、供水系統、攪拌系統、粉料配料系統、成品料輸送機、成品料儲料倉、氣路系統、電控系統等部件組成。
（一）骨料配料系統: 骨料配料系統由骨料儲料倉、皮帶機組成；積木式料倉全部采用銷軸連接，拆卸方便、安裝快捷、運輸機動靈活；變頻調速皮帶機，能實現無級調速。
（二）攪拌系統：主機采用小截面加長型雙臥軸強制式攪拌機。足夠長的凈拌時間，能使混合料攪拌均勻, 攪拌能力強,生產率高。整個攪拌系統的潤滑采用集中潤滑，以保證軸承和浮動油封始終保持較好的工作狀態。雙臥軸強制式無襯板攪拌機大限度地加大了攪拌葉片和殼體之間的間隙，攪拌機工作時，在該間隙中通常會形成一層不移動的混合料層，此混合料層停留在殼體上起到了襯板的作用，保護著殼體不受磨損，同時也減輕了攪拌葉片的磨損。攪拌機襯板及攪拌葉片都由耐磨材料制成。軸端密封在潤滑油充足的情況下，軸端密封與軸承完全分開，泥、砂很難進入軸承，提高了主機的使用時間；軸端密封更換快捷方便，維修時間是其它密封的1/4。
（三）集料、成品料輸送系統：集料、成品料輸送采用小傾角皮帶機，高質量的膠帶，結構緊湊，運行平穩、可靠，不易跑偏，有效地提高皮帶使用周期。
（四）粉料配料系統：粉料配料由水泥倉、螺旋電子秤、螺旋輸送機組成。
（五）成品料儲料系統：成品料儲料系統采用氣動雙開門結構，設有防離析裝置，儲料斗容量大，卸料迅速。
（六）電氣控制系統：控制系統有手動、自動選擇，操作方便。各部件的操作運轉在控制臺上集中控制，整套設備只需配備一名操作工，電器元件均采購于品牌廠家，保證了產品質量。
級配碎石攪拌站設備特點說明：用于修筑公路、城市道路、機場、港口等工程的基層穩定材料的拌和施工。該設備具有以下特點：
⒈該產品為容積計量、變頻調速配置方式。
⒉主機性能穩定，小截面加長型攪拌筒容量大，拌料均勻，生產率高。
⒊骨料配料采用調速皮帶機比例供料、容積計量，配比改變迅速。
⒋粉料配料采用調速大口螺旋輸送機比例供料、容積計量,計量穩定。
⒌控制系統有手動、自動選擇，操作方便。各部件的操作運轉在控制臺上集中控制，整套設備只需配備一名操作工。
⒍調速采用變頻調速方式，降能節耗，無級調速。
⒎集料、成品料輸送采用先進的無縫硫化接頭環形膠帶及高質量的皮帶，運行平穩，不易跑偏。
⒏骨料倉采用積木式組合，靈活機動，適合不同級配的需求。
⒐整機為組合式結構，便于安裝、拆卸、運輸。
級配碎石攪拌站每日必檢項目：
一、在平常時要做一些維護，日常要做好檢查，這樣也能延長機器的使用周期。
二、每次工作后一定按說明書要求檢查各部分潤滑點，按要求加油。
三、每日都要接觸大量的石灰、粉煤灰等土質，一旦造成堵塞，會對設備造成損壞，因此，每次使用后都要進行相應的檢查及清理。
四、清理攪拌筒內外，卸料門，料斗上的積灰，并用水沖洗干凈，料斗停放在運輸位置上，并將制動銷插好，料斗內不得有雜物，切斷電源，鎖好電氣控制箱，酌情對各潤滑點加注必要的潤滑油，應將供水系統內的存水全部排盡。
級配碎石攪拌站產品采用微機控制系統，計量準確，安全性高，操作簡單，具有對材料適應性強、級配種類多、結構緊湊、布局合理、便于安裝和專場等特點。適應大流量連續作業，是修筑公路、機場等理想的穩定層配料拌和設備。具有以下特點：
一攪拌系統：
1.攪拌機拌和物料均勻，軸承座外置與攪拌缸體脫離，穩定性、密封性佳，無污物滲入之憂，降低了保養工作量。
2.框架式底盤，強度高，安放牢固，穩定性好。出料方向根據場地大小即可一字形布置又可L形布置，機動靈活。
3.攪拌缸底部設清料窗口，便于內部物料清除。
4.攪拌機上無任何障礙物，直觀可視且有足夠的操作空間，方便檢查維護。
5.電機驅動減速機，大齒輪同步傳動，工作穩定，耐沖擊振動，抗過載能力強。
6.采用無襯板雙臥軸強制式攪拌主機，密布小漿葉大線速度方案，使物料在“沸騰”狀態下快速推進，生產率高，拌和均勻生產過程連續穩定，且無需更換襯板，使用維護成本低。
二配料計量系統:
1.系統具有：開關機過程管理和狀態檢測功能，故障和過載報警及欠壓保護功能，手動/自動操作形式，可貯存配比、產量等數據，并可輸出打印統計報表。給現場管理、調度、監控提供支持。
2.皮帶秤采用裙邊皮帶，效果好、耐用、長機架結構嚴謹通用性高。電子皮帶秤采用變頻器調速控制。
3.骨料倉：斗容量大，易于高效生產。斗上配備標準格篩，有效排出超大粒徑物料。物料調節門為緩釋出料結構，無卡堵現象，便于保護配料皮帶。
4.集料/成品皮帶機：采用角鋼焊接結構，支架剛度高，不易變形。機架為分段/鉸接式，便于多次拆裝，經久耐用。
5.成品儲料倉：容量加大儲料能力高，便于配備各種裝卸車輛。
6.粉料供給系統：采用大口變頻螺旋輸送機，無水泥卡堵，有效的解決了因水泥卡堵造成的供料不勻現象。
7.水泥倉：采用長錐體，大出料口結構，有效解決了水泥起拱現象。
8.骨料斗加寬�？芍苯佑�50型裝載機上料，而不會產生混料。
9.采用壓力信號和拉力信號計量,操作簡單維修方便更不影響生產。
10.電腦調速，運行平穩可靠，減少故障發生，提高工作效率。
11.多種粉料供給形式可選擇：人工拆包水泥小料斗或附加斗式提升機或散裝水泥均可。
三系統的安全保護：
1.系統操作采用所見即所得的操作控制模式，上手迅速，操作簡單，直觀明了。
2.系統采用現場總線控制模式，可實現三級操作功能：控制計算機執行、智能控制儀表單獨執行、變頻器面板手動操作執行，從而使設備具有三種操作安全保護模式，性能得以大幅度提高。
3.系統還具有斷料報警、故障鎖定等功能，為設備維護贏取時間，安全性得到進一步提升。
四整體結構上：
整套設備根據場地大小即可一字形布置又可L形布置，機動靈活。
|
|
|
